使用常识/ Use common sense

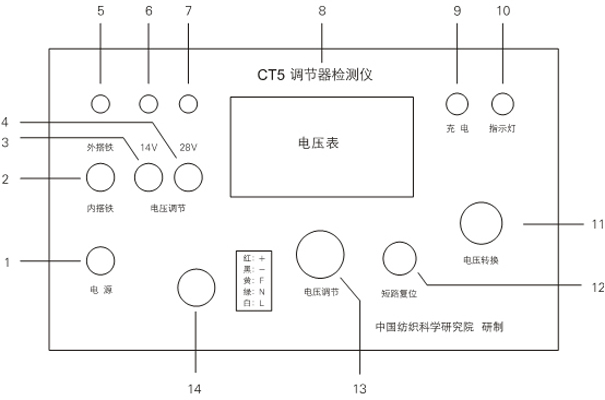

检测仪前面板示意图
  • 1.电源开关,向下开。
  • 2.内外搭铁转换开关。 向上为外搭铁,黄色指示灯5亮。
  • 3. 14V固定电压开关。 开关向上,14V绿色指示灯6亮,输出固定电压14.9V,按下电压转换开关11,电压切换到14.1V。
  • 4.28V固定电压开关。 开关向上(3向下),28V红色指示灯7亮,输出固定电压28.9V,按下电压转换开关11,电压切换到28.1V。3优先于4起作用,即3和4向上输出14V,3和4向下输出电压用13调节。
  • 5. 调节器搭铁类型指示灯,2向上灯亮。
  • 6. 调节器搭铁类型指示灯,2向上灯亮。
  • 7. 28V固定电压指示灯
  • 8. 数字电压表
  • 9. 充电指示。"F"通灯亮,"F"断灯灭。
  • 10.调节器充电指示灯
  • 11. 固定电压转换按钮。当3或4选择固定电压时,按下该按钮,输出电压由14.9V变为14.1V或由28.9V变为28.1V。
  • 12. 短路复位按钮。电源短路或过载检测仪自动保护,按钮上的指示灯亮,必须按下本按钮复位检测仪才能恢复正常使用。
  • 13. 3和4向下,调节输出电压14测试输出端。

调节器主要端子功能
LRC(Load Response Control) 负载响应控制
LRC programmable 程序化负载响应控制
Field short circuit protection 磁场短路保护
Over voltage protection 过电压保护
PCM Control PCM控制
B+ sense B+ 采样
Remote sense 遥控采样(蓄电池取样,即"S")
Temperature compensation 温度补偿
Soft start 软起动
Operation temperature 运行温度 -40~140℃
Load status output 负载状况输出
Thermal shut down 过热保护
PWM frequency PWM频率(75~400Hz)
Under voltage indication 低电压指示
Over voltage indication 高电压指示
Loss phase indication 皮带打滑或皮带断裂指示
Lamp short-circuit protection 指示灯短路保护
One wire connection 激磁
Phase start 定子交流信号激磁
Phase detect 发电机转速检测
Lamp terminal for relay 指示灯端接继电器
Voltage regulation-speed 电压调节转速特性
Voltage regulation-load 电压调节负载特性
Saturation voltage 输出饱和压降
